根據美國 Apple 公司最新獲得的一項專利，未來的 iPhone 可以通過使用裂紋檢測電阻來確定螢幕是否有任何破損，從而警告其主人顯示螢幕的損壞。並且正如所示意的那樣，該技術也適用於 iPhone Fold 摺疊螢幕手機。
自動檢測iPhone螢幕小裂痕

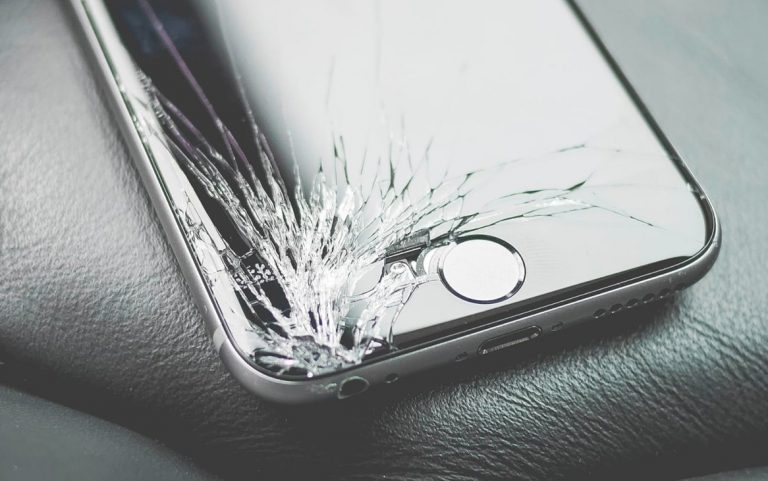

iPhone 用戶遇到的常見問題之一是螢幕損壞，玻璃組件可能會因撞擊或承受過大的壓力而破裂。雖然在許多情況下，iPhone 應該被直接修復，但一些用戶卻發現顯示螢幕仍可以繼續正常工作，足以繼續使用，而無需進行重要的維修。
顯示螢幕也有可能被輕微損壞，但不足以被用戶輕易察覺。這種小的碎片或裂縫可能會導致更嚴重的裂縫。
隨著帶有彎曲或柔性顯示螢幕的智慧手機設計的出現，引入檢測這些裂縫的系統，並向用戶發出裂縫存在的警告，就變得更加具有挑戰性。可折疊的智慧手機尤其如此，它們在正常使用中出現裂紋的機會更大。
在美國專利和商標局週二授予的一項名為「帶有利用裂紋檢測電阻的監控電路的電子設備顯示螢幕」的專利中，蘋果公司打算解決這一問題。
裂紋檢測電阻的監控電路的電子設備顯示器
蘋果公司的建議是在顯示螢幕的邊緣增加一個額外的部分，它稱之為「彎曲的尾巴部分」。這個部分被用來作為顯示器與智慧手機其他部分的接口，以及容納用於裂縫檢測的額外元件。
一個應變感應電阻可以被加入到彎曲的尾巴上，以獲得應變測量，同時還有一個附近的溫度補償電阻。兩者都可以使用垂直於尾部彎曲軸線的「蜿蜒金屬線」來建立。
雖然顯示驅動器的電阻測量電路可以測量這兩個電阻的電阻，但它必須從應變感應電阻中減去溫度補償值，以獲得適當的應變測量。這背後的想法是，一個溫暖的顯示器可能比一個冷的版本更柔韌。
隨之而來的是，蘋果公司建議它可以使用一對細長的痕跡形成一個環形的裂紋檢測線。這條線可以圍繞柔性顯示螢幕的邊緣，從尾部開始並結束。裂紋檢測線的電阻可以被監測，以確定是否存在裂紋，高電阻水平表明存在裂紋。
顯示螢幕驅動門電路中的移位寄存器，可以包括在不同點上沿裂紋檢測線設定的開關。這些開關可以用來縮短線路的長度，從而縮短訊號路徑。通過測量同一條線的不同長度的電阻，該裝置可以確定顯示螢幕上有裂紋的區域和不受影響的區域。
